采集设备数据

平台提供多模式数据采集能力，以支持不同场景的数据获取需求。包括：

  1. 手动采集
    • 自由指定采集时间范围与目标路径
    • 适用于：问题排查、定向数据抓取、临时数据分析
  2. 规则引擎驱动采集
    • 实时监测设备消息流，动态触发采集
    • 适用于：事件码、阈值告警、异常监测，实现无人值守自动化采集
  3. 可视化联动采集
    • 结合实时图像与三维界面，即时启停采集
    • 适用于：场景联动采集，灵活控制采集时间

手动采集​

前提条件：已完成设备注册与启用，且将设备添加到项目中，详见添加设备

手动采集是指从设备上采集已存在文件，例如：日志文件、图片文件、配置文件等。

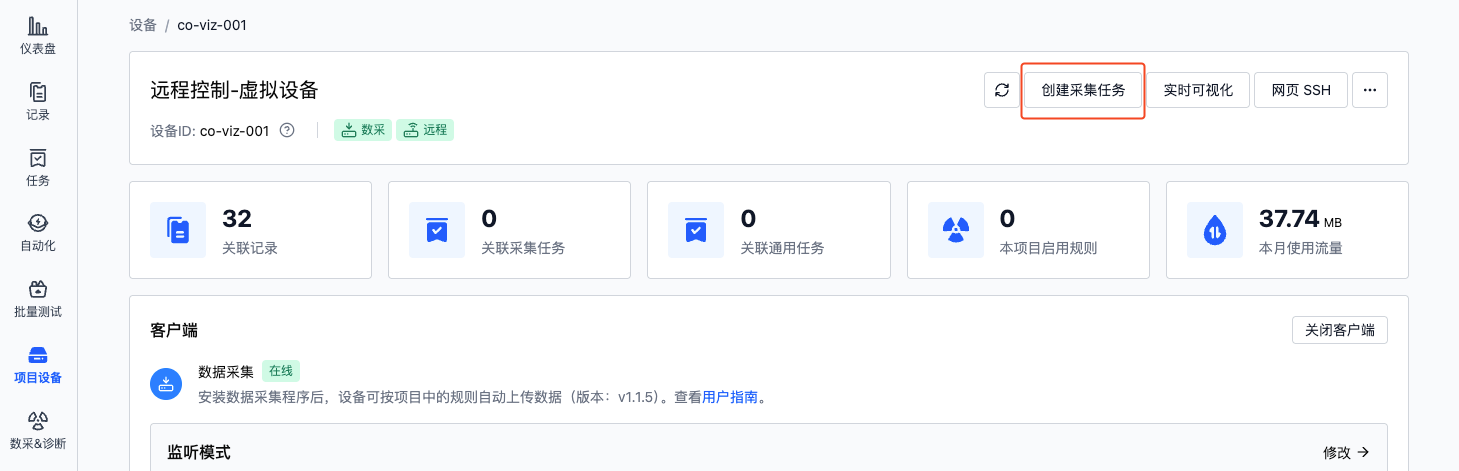

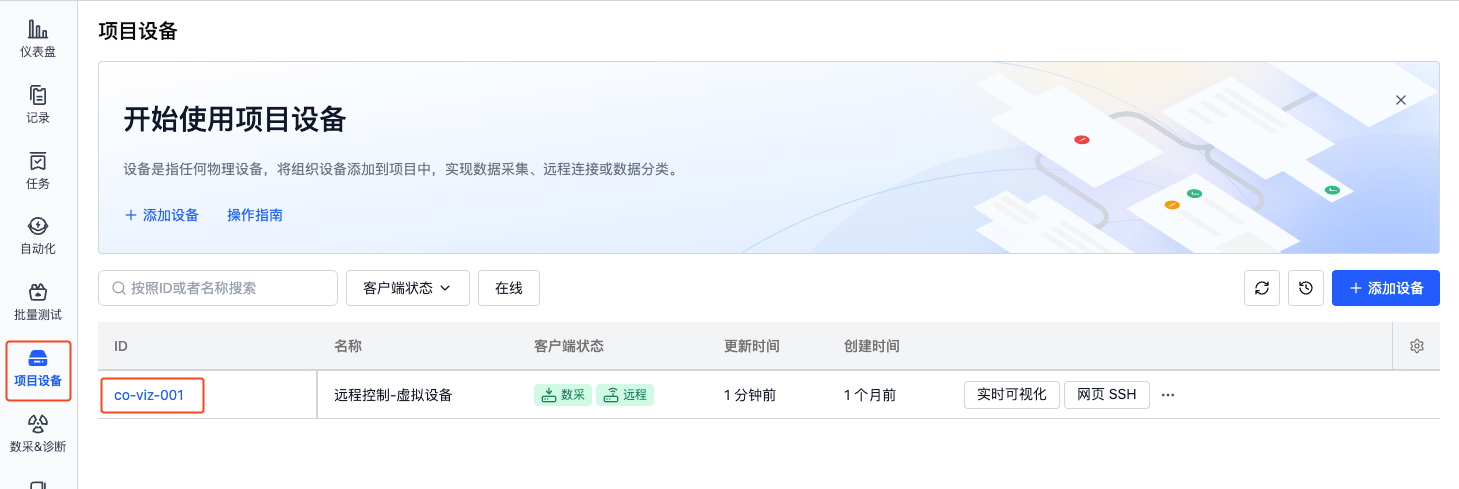

  1. 在项目设备页面，选择设备，点击采集数据

    pro-device device-collect

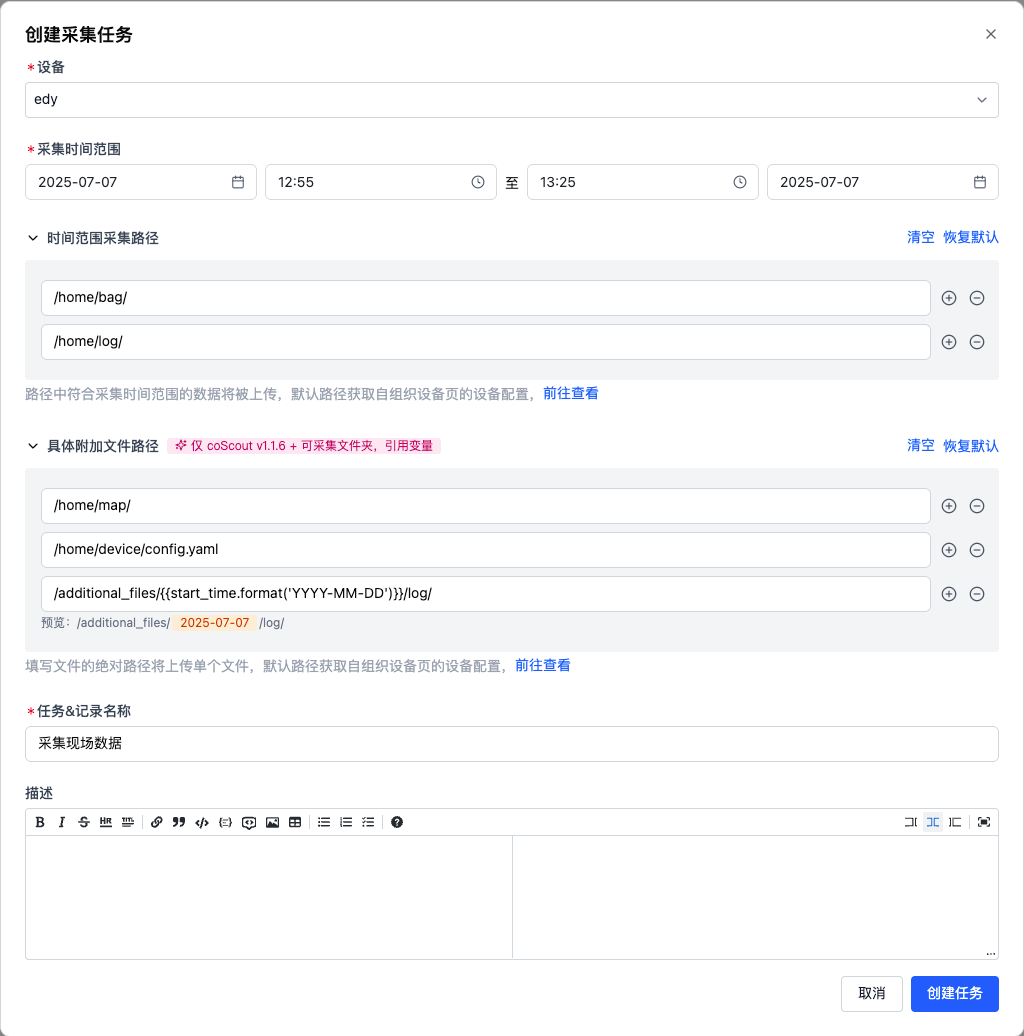

  2. 选择需要采集的时间范围、采集路径、任务与记录名称，开始采集

    device-collect

  • 采集时间范围
    • 时间判断依据：文件的创建时间与最后修改时间
    • 注：部分文件系统可能无法获取文件创建时间，仅根据最后修改时间判断文件是否在时间范围内
  • 时间范围采集路径
    • 输入需要根据时间范围进行采集的绝对文件路径，如：/home/bag/，系统将采集该路径下（包括子文件夹）所有符合时间范围的文件
    • 建议在组织设备配置中，将该路径设置为默认采集路径collect_dirs，以便后续无需手动输入

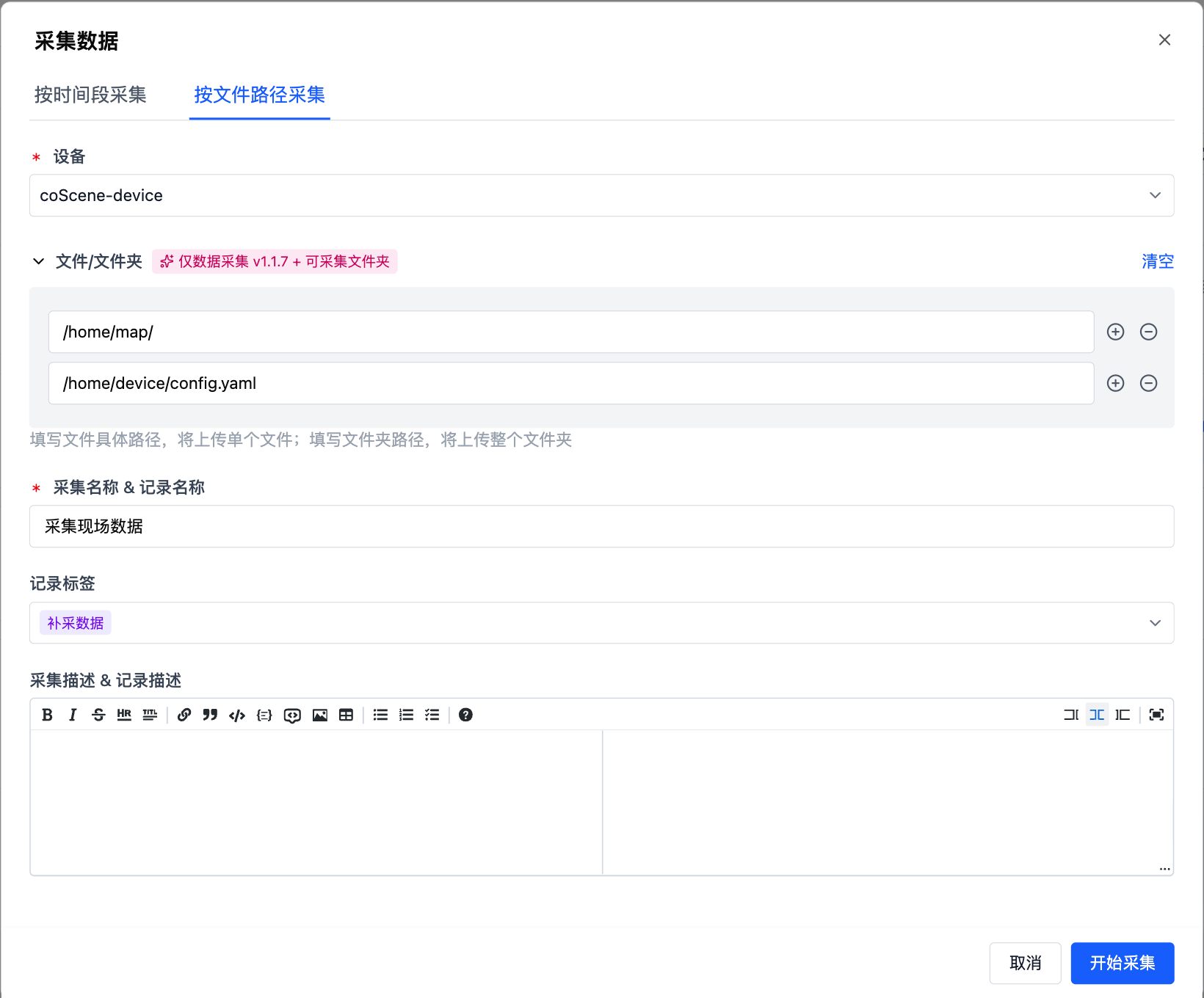

  • 具体附加文件路径
    • 输入需要额外采集的绝对文件路径(文件夹/文件)，与时间范围无关，如：/home/map/、/home/device/config.yaml，系统将采集整个文件夹中的文件或指定的文件
    • 建议在组织设备配置中，将该路径设置为默认采集路径additional_files，以便后续无需手动输入
  • 任务&记录名称
    • 任务名称：用于标识该次采集任务
    • 记录名称：用于标识该次采集将数据保存到的记录

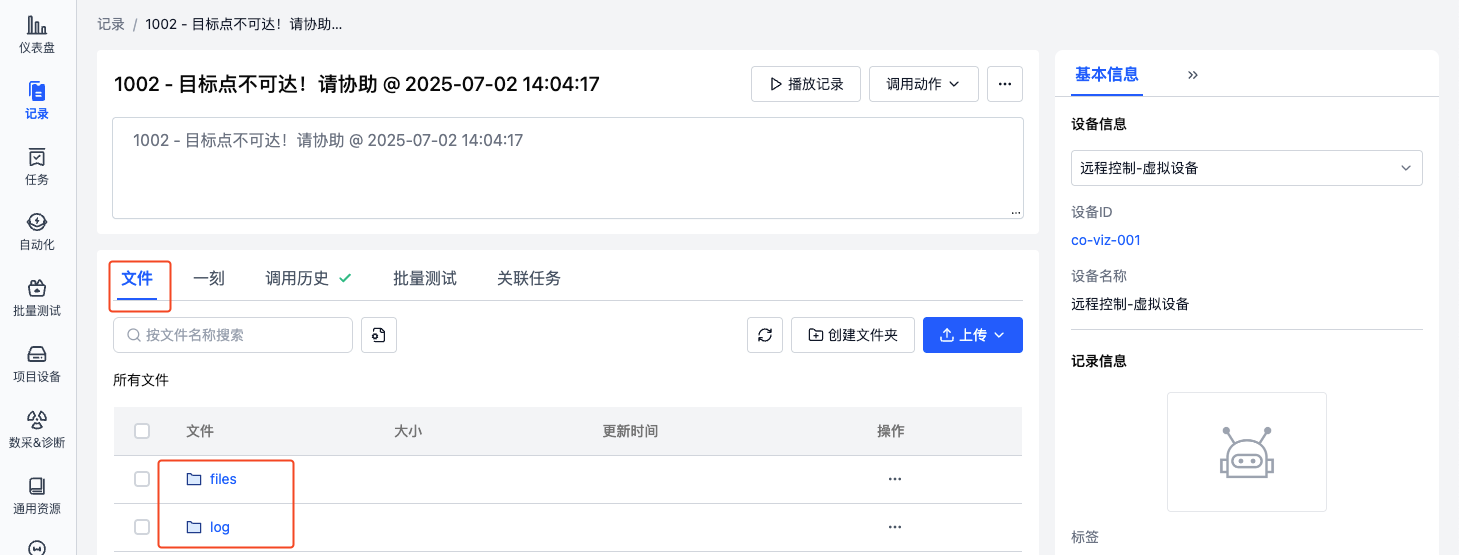

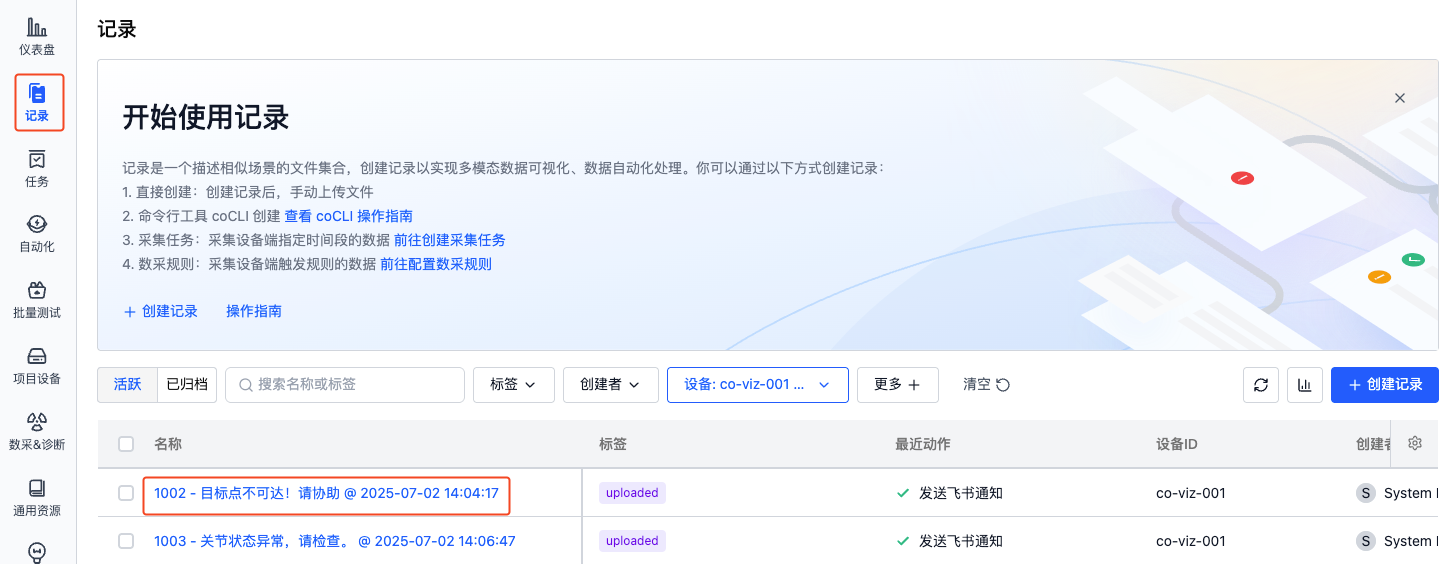

  1. 采集完成后，数据将自动上传至记录中

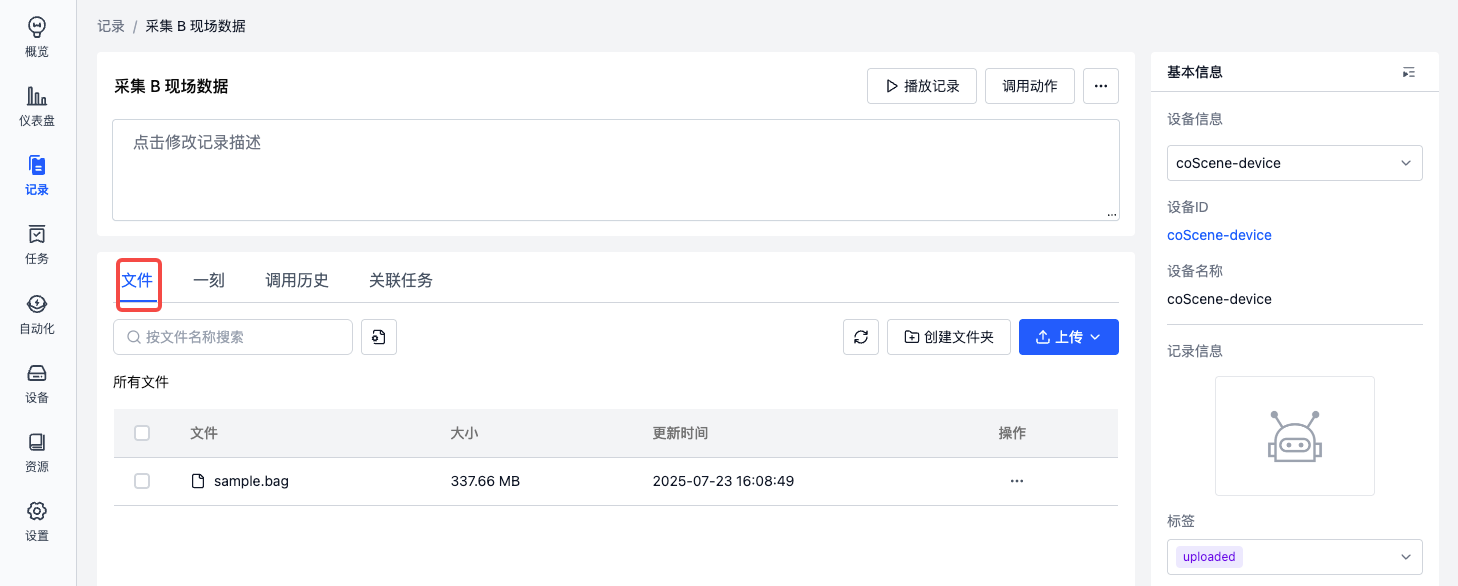

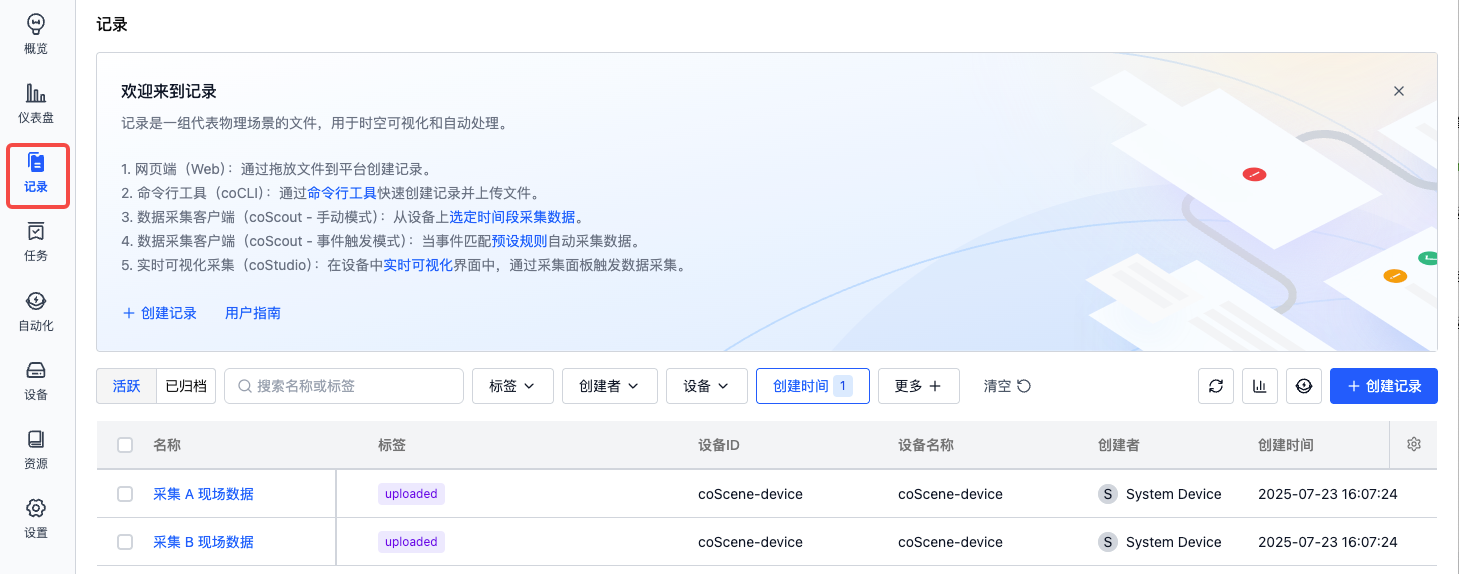

    collect-record record-file

规则引擎驱动采集​

前提条件：已完成设备注册与启用，且将设备添加到项目中，详见添加设备

系统会根据设备所属项目中的规则，监听设备消息流，采集触发规则时间点前后一段时间的数据，如：

  • 监听话题（topic）采集：实时监听设备 topic，当消息触发规则时，自动上传数据
  • 监听 bag/mcap 采集：当 bag/mcap 写入完成时，对文件内容进行规则匹配，自动上传数据

数据格式​

详见特定数据格式

配置监听/采集目录​

仅组织管理员可配置

在组织管理-设备-设备配置中，输入需要监听与采集的目录，即：listen_dirs、collect_dirs。如需监听 topic 进行采集，则增加定义 topics。详见设备配置

监听 topic 采集​

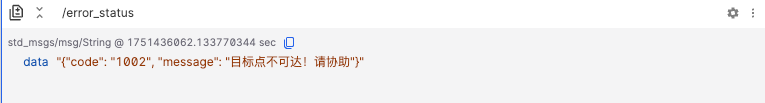

以监听设备端 topic /error_status 为例，当该 topic 的 data 字段中出现事件码 1001 ~ 1005 时，自动采集该时间点前 5 分钟后 1 分钟的数据，保存到记录。消息内容如下：

errortopic

  1. 在设备端安装并启用话题监听器（coListener）：

    • 下载对应版本的 coListener 安装包

    • 安装 coListener，如：

      sudo dpkg -i ***.deb

      其中 ***.deb 需替换为对应的 deb 包名

    • source ROS 环境变量，如：

      source /opt/ros/$ROS_DISTRO/setup.bash

      其中，$ROS_DISTRO 需替换为对应的 ROS 版本名，如 noetic

    • 启用 coListener ROS1：

      roslaunch colistener colistener.launch

      ROS2：

      ros2 launch colistener colistener.launch.xml

  2. 在项目中添加并启用规则

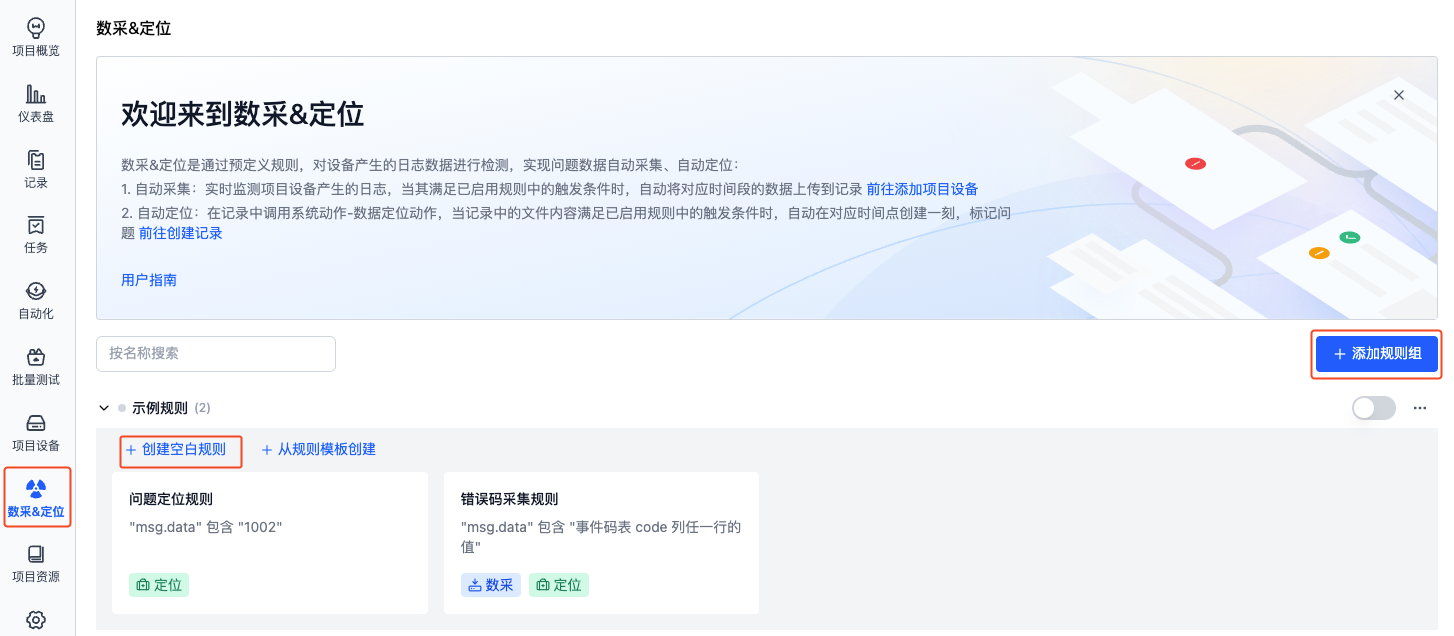

    • 在项目的「数采&定位」页面，添加规则

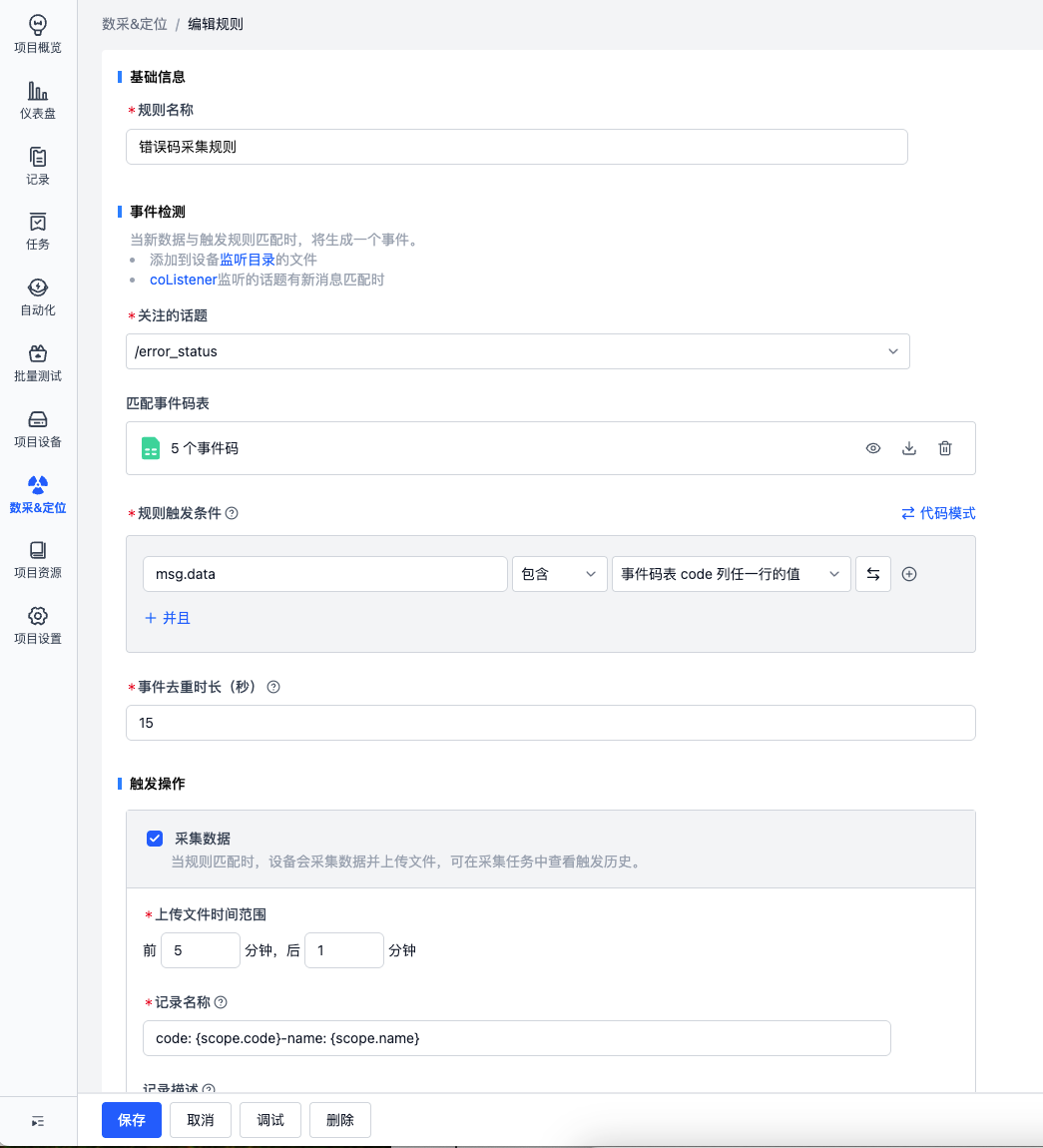

      add-rule_1 add-rule_2

    • 输入事件检测信息

      • 关注的话题：选择需要监听的 topic /error_status

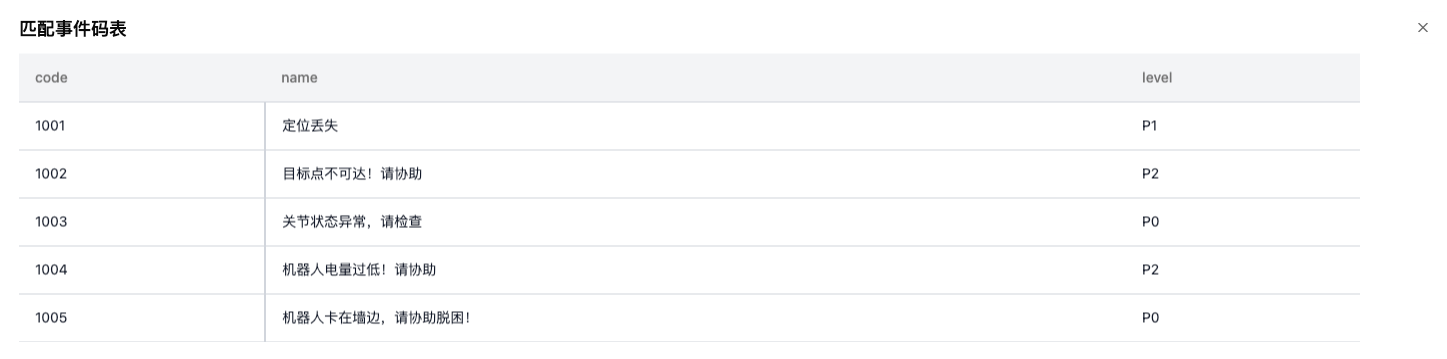

      • 事件码表：上传符合格式的 csv/json 文件，用于判断 topic 消息中是否包含 code 列中的内容，如下图：

        errorcode-list

      • 规则触发条件：mag.data 包含事件码表 code 列任一行的值

        • 若 data 字段为数组，则可切换为「代码模式」，输入： msg.data.exists(x, x.code.contains(scope.code))，示例消息如下：

          {
            "events_count": 3,
            "events_info": [{
              	"code": "10031",
            		"msg": "camera disconnected",
            		"level": "p1"
            	},
            	{
              	"code": "20256",
              	"msg": "navigate to workstation failed",
              	"level": "p2"
              },
              {
              	"code": "30221",
              	"msg": "low battery",
              	"level": "p1"
              }
            ]
          }

      上述信息表示：监听 topic /error_status，判断其字段 data 的消息中，是否包含关键词 1001 ~ 1005

    • 采集数据

      • 时间范围：
        • 采集 collect_dirs 中，在触发时间点前 5 分钟，后 1 分钟的文件
        • 时间判断依据：根据文件内容获取起止时间
      • 记录：用于标识每次采集将数据保存到的记录
        • 如：code: {scope.code}-name: {scope.name}，当触发了事件码1002时，本次采集的数据将生成一条名为「code:1002-name:目标点不可达！请协助」的记录

    • 关键时刻定位

      • 当数据上传到记录后，自动在触发时间点「创建一刻」，标记关键时刻，便于后续分析问题

  3. 查看采集结果 当设备端监听的 topic 发出的消息触发规则时，将自动上传数据到记录中

    collect-record record-file

监听 bag/mcap 采集​

同监听 topic 采集的 2-3 步骤，无需使用 coListener。

注意：仅支持监听完整的 bag/mcap，暂不支持监听与采集 bag.active。如需采集完整的 bag 文件，可将采集数据的时间范围设置为「采集后 n 分钟」，等待 bag 写入完成后进行采集。

可视化联动采集​

详见异构机器人数据采集工厂

了解更多​
