快速开始

平台能力介绍

刻行时空是一款基于 SceneOps 理念的多模态数据管理平台,提供了数据采集、存储、管理、标注、审核、分析、可视化等功能,在帮助用户更高效地管理和分析数据同时,还可以通过平台提供算力实现云端 EB 级别数据回灌测试、云端仿真验证、算法测试

  • 数据采集:支持设备、传感器、关节等多种数据源,支持手动采集、自动采集、远程采集等多种方式。
  • 数据存储:支持多种数据存储方式,如本地存储、云存储、对象存储等。
  • 数据管理:支持数据的增删改查、权限管理、数据版本控制等,同时支持对 hdf5、db3、mcap、bag 等主流格式的数据格式之间的相关转换。
  • 数据标注:支持数据的标注、审核、审核结果统计等。
  • 数据分析:支持数据的统计分析、数据挖掘、机器学习等。
  • 云端仿真:支持云端仿真验证、云端 EB 级别数据回灌测试、算法测试等。
  • 可视化:支持数据(mcap,bag,db3 等主流格式)的可视化分析、数据挖掘、机器学习等。
  • 协作:支持多用户协作、多组织协作、多项目协作等。
  • 权限管理:支持用户、组织、项目、记录、文件、一刻等资源的权限管理。

登录刻行时空

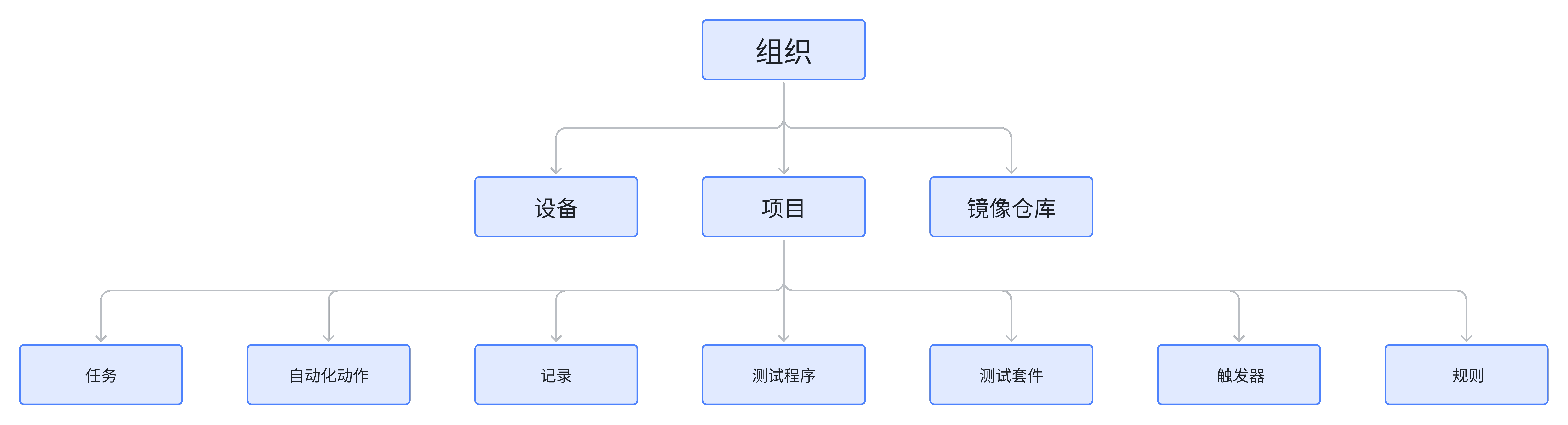

刻行时空平台中,我们提供了几个核心维度的角色与权限的划分,可参考下图的组织架构图: quick-start

  • 「组织」:组织是刻行时空平台的最高管理单位,相当于一个公司或公司内部的某个团队。

  • 「项目」:项目是刻行时空平台的第二级管理单位,在不同的应用场景下可以有不同的意义:

    • 在具身智能数采场景中,一个项目可以对应是一个数采工厂,然后通过第三级的记录来区分技能。也可以对应成一个技能,在项目下通过记录来管理归属于此技能的所有数据。
    • 在商清机器人运维领域中,一个项目可以对应是一个型号的机器人的全部运维问题,也可以定义成某个重点客户的运维问题。
    • 在机器人仿真验证场景中,一个项目可以对应是一个型号的机器人的全部仿真验证环境。
  • 「设备」:设备是刻行时空平台的第二级管理单位,对应的是安装了刻行时空端侧软件的设备,如机器人、无人机等。

  • 「镜像仓库」:镜像仓库是刻行时空平台的第二级管理单位,用于存放镜像文件,如 Docker 镜像、ROS 镜像等。

  • 「记录」:记录是刻行时空平台的第三级管理单位,它一定会归属与第二级管理单位'项目',在不同的应用场景下可以有不同的意义:

    • 在具身智能数采场景中,一个记录可以对应是一个数采工厂中的一次数采。
    • 在商清机器人运维场景中,一个记录可以对应是某台机器人的一次现场运维数据的记录。
    • 在仿真验证场景中,一个记录可以对应是一个仿真验证环境。
  • 「自动化动作/测试程序/测试套件/触发器」:以上单位与记录同级,都需要归属与第二级管理单位'项目',在不同的应用场景下可以自由排列组合获得不同的能力,可查看对应文档获取详细信息。

而对于我们每一位用户,每个组织的创建者(或者首位登录者),会默认成为组织的管理员。 其余成员可以通过与组织创建者的相同的 OA 办公软件认证登录(例如飞书/钉钉等),用户将自动加入管理员创建的组织。或者由组织管理员邀请用户加入组织(邮箱登录)。

每一位用户,在进入组织后,会获得组织成员的权限,可以看到组织内的内部项目/公开项目/以及用户自己创建的私有项目。可以对组织内的设备进行查看和注册,但无管理权限。

用户可以创建属于自己的项目,则默认获得项目管理员权限,在该项目中用户可以创建记录、上传文件、创建自动化动作、创建测试程序、创建测试套件、创建触发器等。

管理员

  1. 通过浏览器访问刻行时空平台,点击右上角的【快速登录】,进入登录界面。

    org_2

  2. 选择登录方式进入平台:邮箱、飞书、钉钉或谷歌企业邮箱。

    org_3

  3. 填写「组织名称」与「组织 ID」,勾选「同意」,点击【创建组织】按钮。

    org_4

  4. 创建成功后,将自动进入组织首页。可以开始管理你的组织

普通用户

首先请联系组织管理员,邀请你加入组织。或者通过同一飞书/钉钉/谷歌企业邮箱等办公软件,使用相同的途径登录。

  1. 通过浏览器访问刻行时空平台 https://www.coscene.cn/,点击右上角的【快速登录】,进入登录界面。

    org_2

  2. 选择与你组织一致的登录方式(邮箱、飞书、钉钉或谷歌企业邮箱)进行登录。

    org_3

  3. 选择组织后,即可进入组织,开始你的数据之旅。

    org-welcome

可视化您的数据与日志

可视化是刻行时空平台中最核心的能力之一,基于刻行时空强大的能力,用户可以抛弃依赖繁琐的 Rviz/Rviz2 等工具,直观地查看、分析、诊断设备数据、日志、配置文件等数据,帮助用户更高效地管理和分析数据。

创建项目

项目是数据管理的单元,对于数据的存储、管理、隔离和应用都发生在项目级别。一个项目可以是一个部门、一个项目组或一个业务线。更多关于项目的介绍,请参考项目

在主页上点击"创建项目"按钮,然后按照指引步骤完成项目创建。

create-project

创建记录

记录(Record)是描述相关场景的文件集合,用于数据的存储、管理和可视化。记录可以包含:

  • 设备故障数据
  • 任务执行数据
  • 待标注数据集
  • ROS Bag、日志、地图、配置文件等

详细信息请参考记录

  1. 在项目左侧导航栏,选择「记录」,点击【创建记录】。

create-record_1

  1. 在弹窗中输入记录的名称等相关信息,点击【创建】按钮。

create-record_2

  1. 创建完成后,自动进入记录详情页,点击【上传】按钮上传 bag/mcap 文件,或点击下载示例文件后上传。

create-record_3

可视化播放记录

数据可视化界面通过可配置的「面板」和「布局」,将设备数据以直观的可视化方式呈现,助力用户高效分析与诊断各类问题。更多关于可视化的介绍,请参考可视化数据

  1. 在记录中上传 bag/mcap/db3/hdf5 后,点击【播放记录】,进入可视化页面。

play-record_1

  1. 在可视化页面的布局栏中,选择【从文件导入】,导入示例布局

play-record_2

  1. 点击底部【播放】按钮开始播放数据。可以通过切换不同的面板(如三维图、曲线图、状态转换图、表格等)来查看数据。更多面板使用说明,请参考面板介绍

play-record_3

创建并分享一刻

在可视化界面播放数据时,你可以通过创建「一刻」来标记重要的时间点或时间段。「一刻」可以帮助你追踪关键数据变化(如设备异常、性能波动)等值得关注的信息,方便后续查看和分析。更多关于一刻的介绍,请参考一刻

  1. 在可视化播放记录时,点击左下角【创建一刻】,可标记一刻的起点。

创建一刻起点

  1. 再次点击【创建一刻】以标记一刻的终点。此时会自动弹出创建一刻的窗口,蓝色区域表示一刻的时间范围。

创建一刻终点

  1. 填写相关信息后,点击【创建一刻】即可完成。在左侧的一刻面板中查看当前记录的所有一刻。

查看一刻面板

  1. 点击分享按钮可将当前一刻的链接分享给其他成员,方便协作分析。

分享一刻

远程连接设备

用户可以与现场正在运行的设备建立联系,详见设备

通过远程连接设备,可以实时查看设备的运行状态与各传感器的信息,还可以通过网页 SSH 远程连接设备,进行调试和操作。在机器人的远程运维与操作方面有极大的助力。

添加设备

前提条件:支持 Linux 设备,arm64 和 x86_64 架构

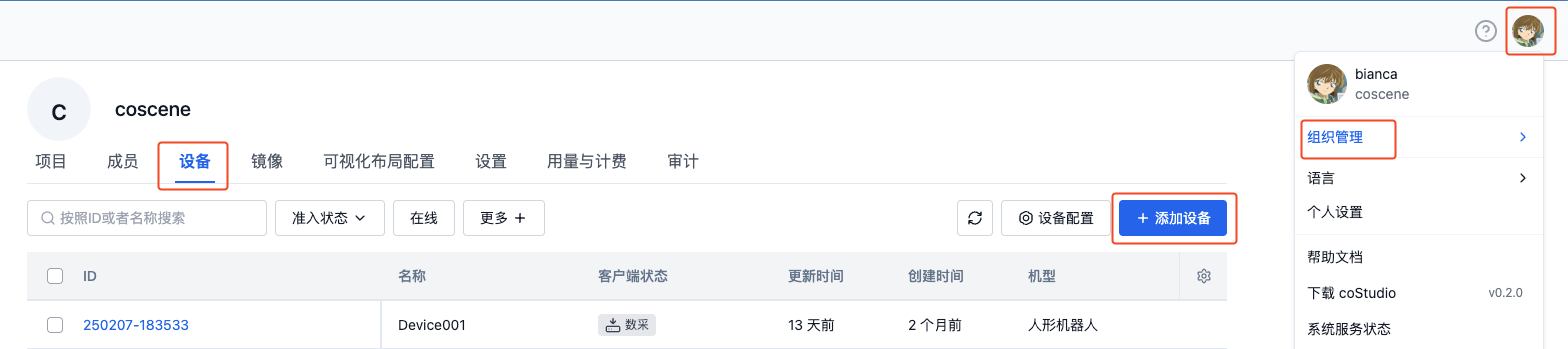

  1. 通过右上角「我的」,进入「组织管理-设备」页面,点击【添加设备】按钮。

添加设备入口

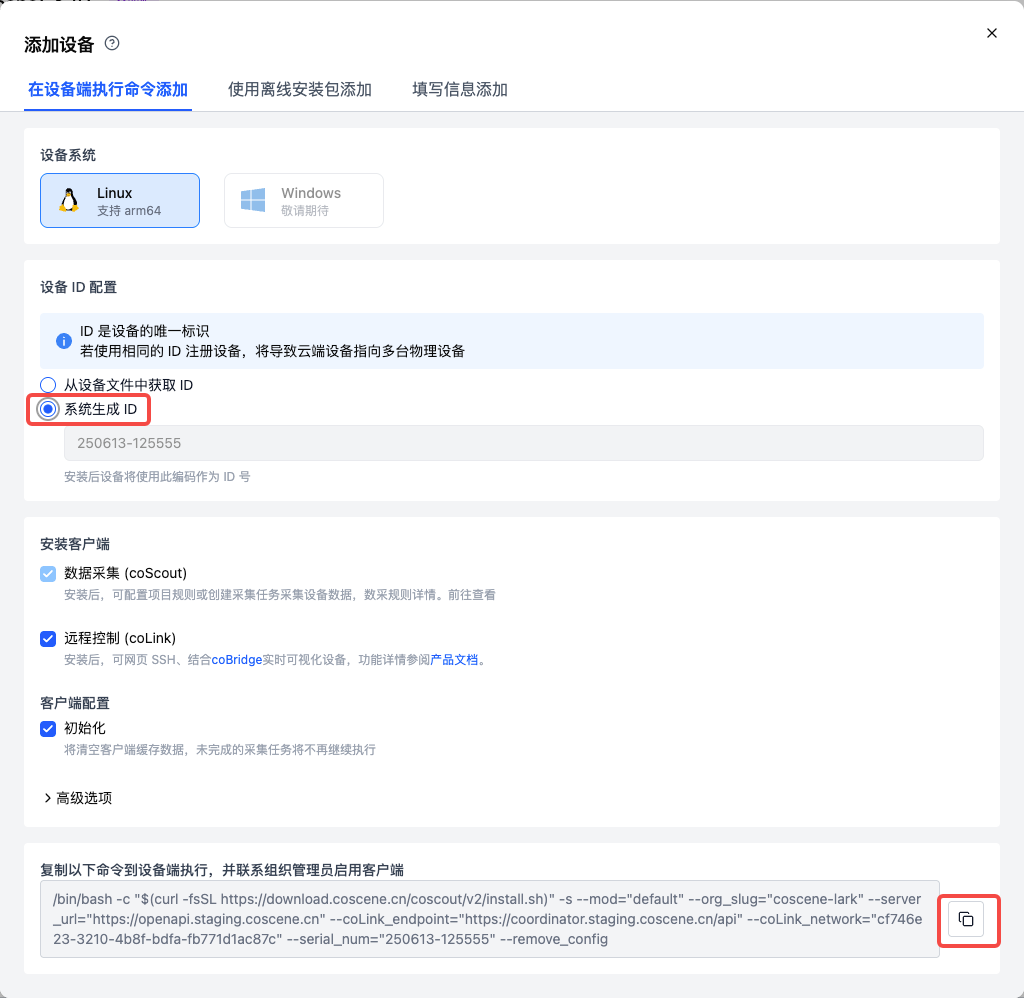

  1. 在弹框中,选择【系统生成 ID】,点击【复制】按钮,复制安装命令。

添加设备入口 刻行时空强烈建议用户使用自定义的 ID,避免出现后续设备重复注册的问题。

  1. 在真实设备上打开 shell 终端,执行安装命令,设备端出现 Installation completed successfully 🎉 即表示安装成功。

  2. 等待 1-2 分钟,设备会自动展示在设备列表中。联系组织管理员,启用设备的使用权限。

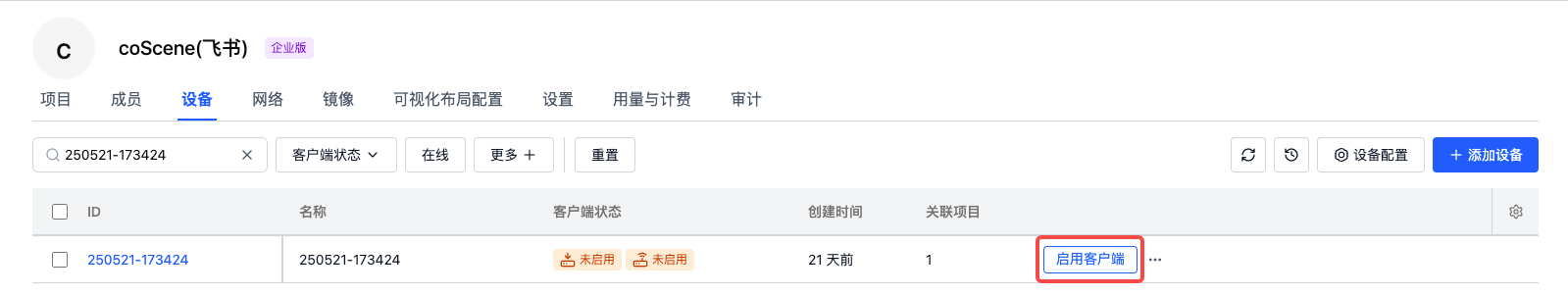

启用设备

网页 SSH

当设备启用后,在「组织管理-设备」页面找到该设备,点击【网页 SSH】按钮即可在浏览器中打开新标签页,远程连接到设备。更多详情请参考网页 SSH

device ssh device ssh demo

实时可视化

通过实时可视化的功能,用户可以实时查看设备的运行状态和数据,实时查看机器人传感器的状态与数据,还可以调用机器人端提供的service,发布 rostopic,订阅 rostopic,调用服务等。实现实时的远程运维

前提条件:

  1. 安装 coBridge 组件
    • coBridge 是一个独立的 ROS 节点,负责通过 WebSocket 协议将设备数据实时传输到前端
    • 支持的 ROS 版本:
      • ROS1:Noetic NinjemysMelodic Morenia
      • ROS2:Foxy FitzroyGalactic GeocheloneHumbleHawksbill

安装方法:

  • 导入公钥:
curl -fsSL https://download.coscene.cn/coscene-apt-source/coscene.gpg | sudo gpg --dearmor -o /etc/apt/trusted.gpg.d/coscene.gpg
  • 添加源:
echo "deb [signed-by=/etc/apt/trusted.gpg.d/coscene.gpg] https://download.coscene.cn/coscene-apt-source $(. /etc/os-release && echo $UBUNTU_CODENAME) main" | sudo tee /etc/apt/sources.list.d/coscene.list
  • 更新与安装:
sudo apt update
# CAUTION: ${ROS_DISTRO} need to be replaced by 'noetic', 'foxy' or 'humble', if ROS_DISTRO not in your env
sudo apt install ros-${ROS_DISTRO}-cobridge -y
  • 运行与启动:
source /opt/ros/${ROS_DISTRO}/setup.bash  #根据您的 ros 版本替换 ${ROS_DISTRO}

# for ros 1 distribution
roslaunch cobridge cobridge.launch

# for ros 2 distribution
ros2 launch cobridge cobridge_launch.xml

** 我们的代码是完全开源的,支持您后续根据您的需求直接基于我们的 cobridge 代码进行二次开发,并合入您的专属软件包中,可查看 coBridge 源码(C++)

  1. 启动 coBridge 节点后,即可在网页端查看设备的实时数据

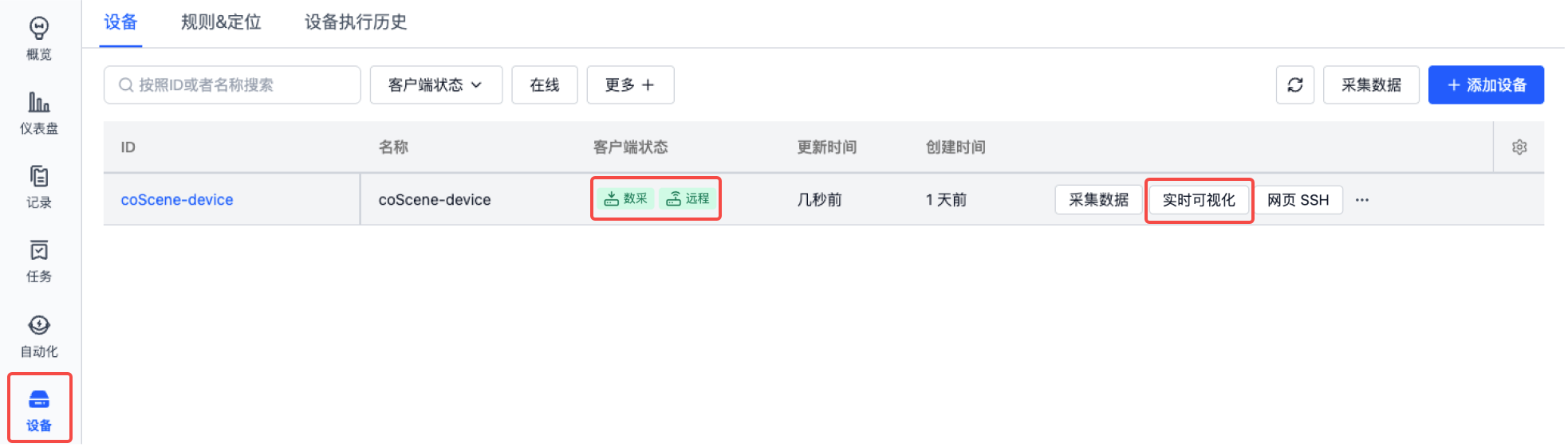

当设备启用后,在「组织管理-设备」页面找到该设备,点击【实时可视化】按钮即可在浏览器中实时查看设备的运行状态和数据。更多详情请参考实时可视化

device realtime

在实时可视化页面,通过配置三维、原始消息、服务调用、远程操纵等面板,可以更直观地调试设备。更多详情请参考面板介绍

device realtime demo

采集设备数据

平台可以与真实设备建立连接,通用主动在平台上下发任务的方式,去采集用户需要上传到平台上的数据。

添加设备

前提条件:支持 Linux 设备,arm64 和 x86_64 架构。

  1. 通过右上角「我的」,进入「组织管理-设备」页面,点击【添加设备】按钮。

添加设备入口

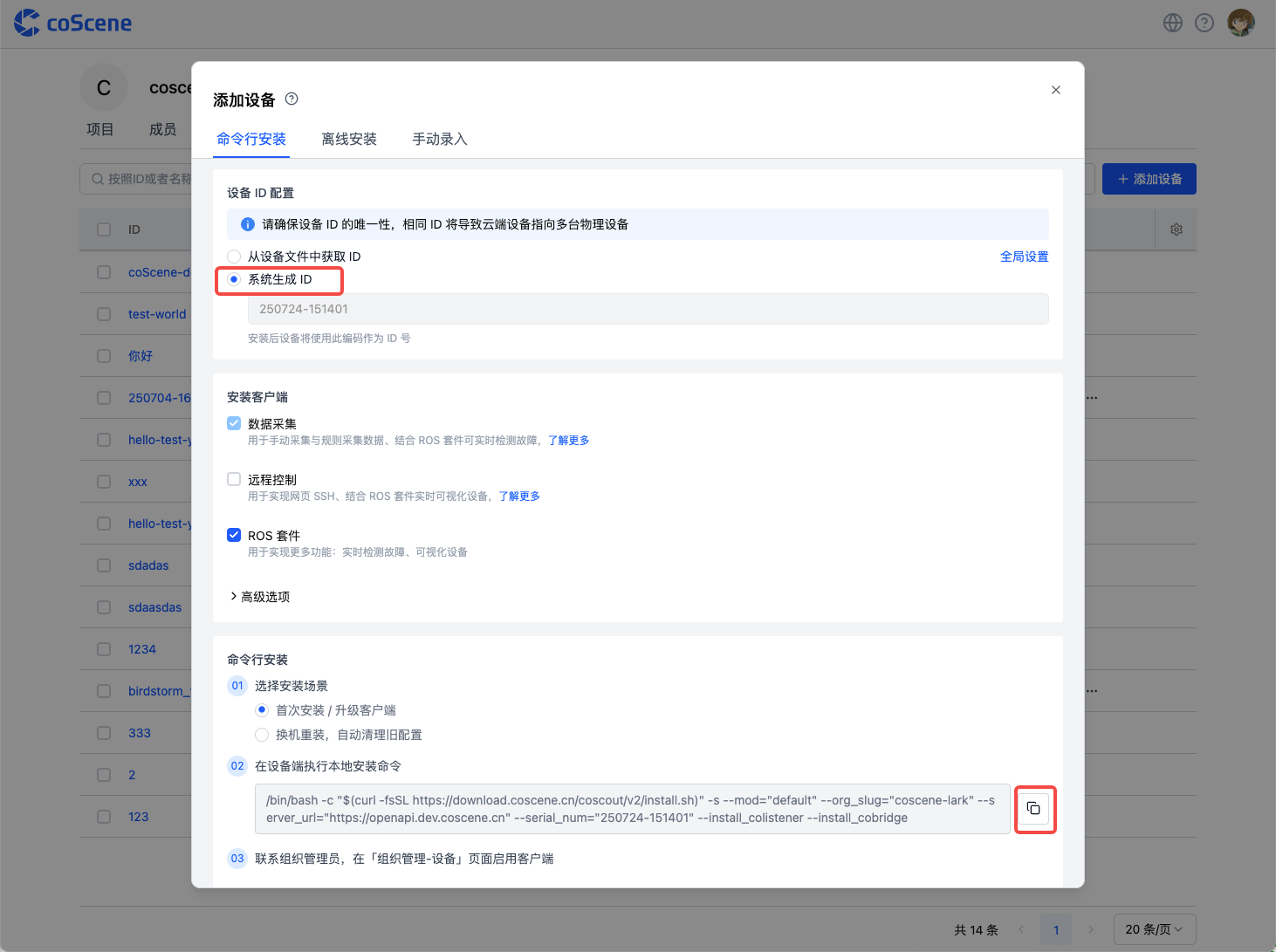

  1. 在弹框中,选择【系统生成 ID】,点击【复制】按钮,复制安装命令。

添加设备

  1. 在真实设备上打开 shell 终端,执行安装命令,设备端出现 Installation completed successfully 🎉 即表示安装成功。

  2. 等待 1-2 分钟,设备会自动展示在设备列表中。联系组织管理员,启用设备的使用权限。

启用设备

手动采集数据

  1. 将设备添加到项目:进入「项目设备」页,点击【添加设备】按钮,选择需要采集数据的设备。

添加设备

  1. 配置采集目录:进入组织设备配置页,设置采集目录 collect_dirs 为设备上存储数据的目录,如:/home/bag//home/log/

配置采集目录 注意:在您配置采集目录时,请确保您需要被采集的数据直接存放在该目录下。

mod:
name: 'default'
conf:
enabled: true
# 设备端的采集目录,作为项目中数据采集任务与规则采集的指定目录
collect_dirs:
- /home/bag/
- /home/log/

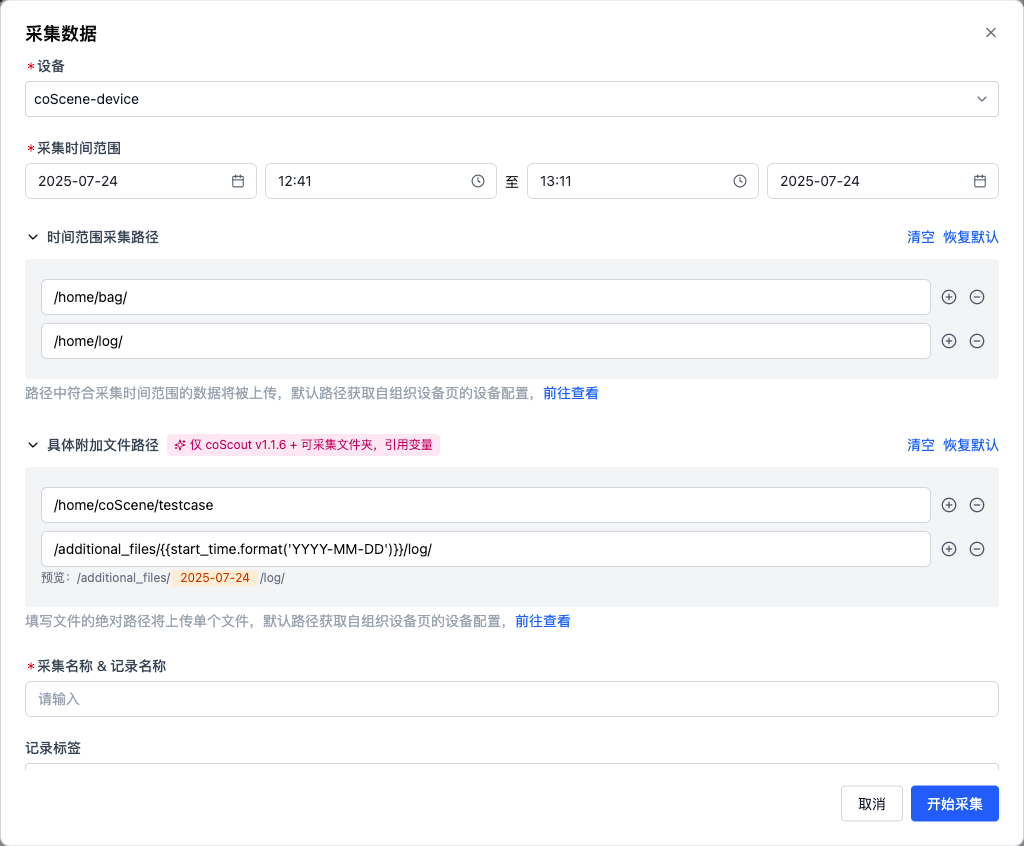

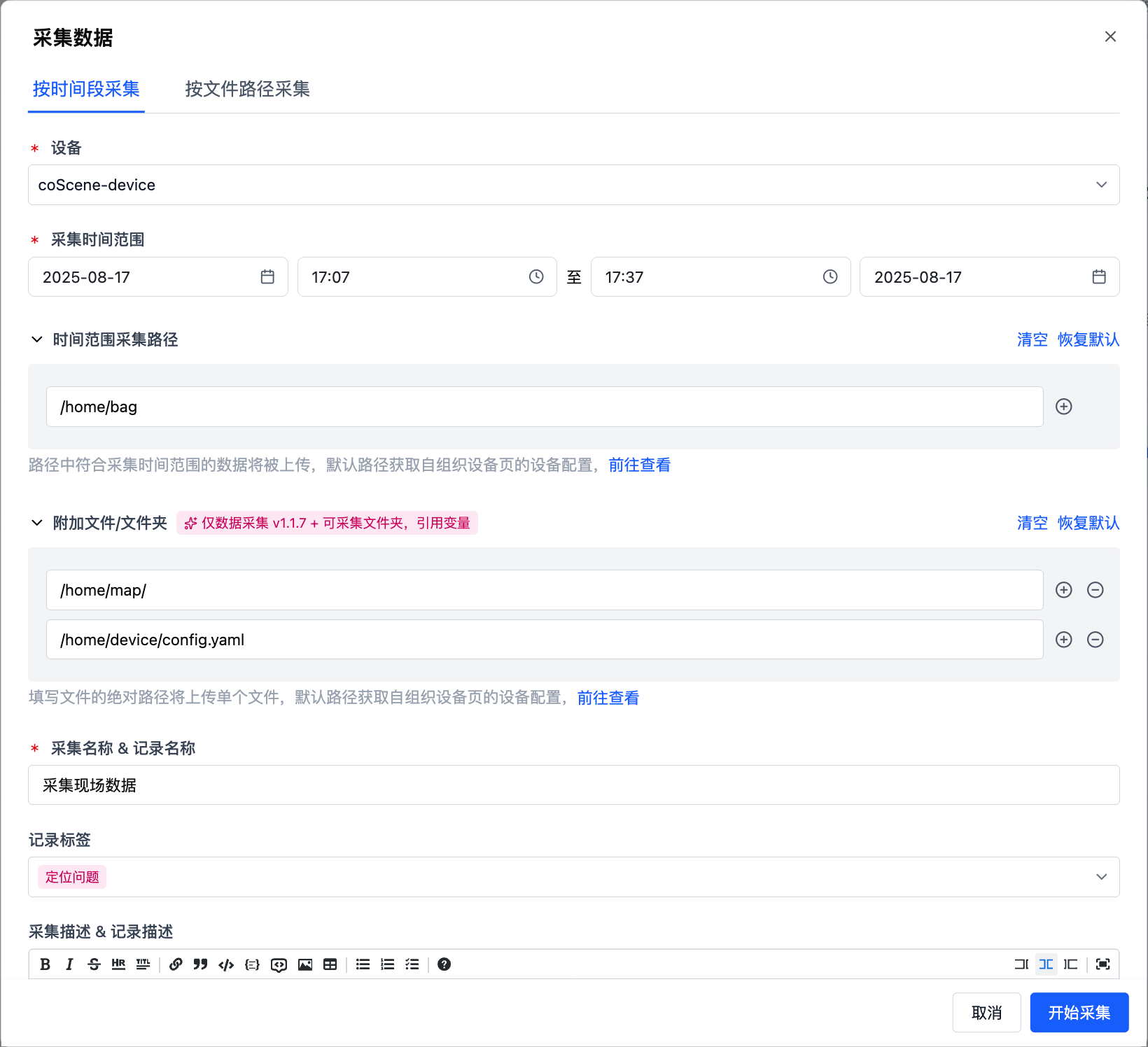

  1. 创建采集任务:进入「项目-任务-采集任务」页面,创建采集任务。
    • 选择要采集数据的设备
    • 选择要采集的时间范围:在目标数据路径下,采集「文件更新时间」在指定时间段内的文件
    • 目标数据路径:默认值取自设备配置中的 collect_dirs,也可以自定义路径。若填写为文件夹,则采集该文件夹下符合时间范围的文件;若填写为文件,则采集该文件。
    • 任务名称:自定义名称

创建采集任务

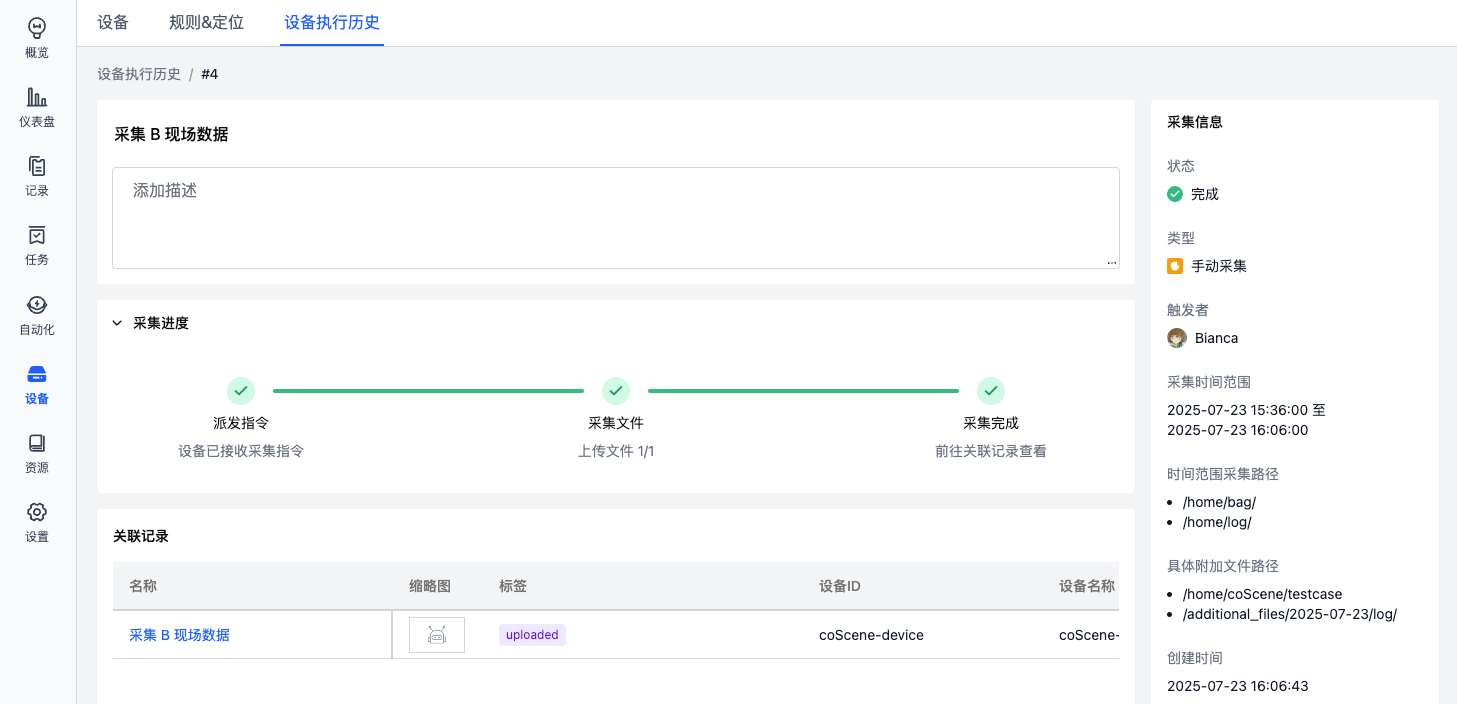

  1. 查看采集结果:进入「项目-任务-采集任务」页面,点击任务名称查看采集结果,采集完成的数据将自动保存到记录中。

查看采集任务 查看采集记录

自动采集数据

自动采集数据是通过预定义的规则持续监测设备日志,或者监听特定的 topic,在触发特定条件时自动采集相关数据,从而实现运维故障数据的自动上传。详情请参考数采&诊断

1. 将设备添加到项目:进入「项目设备」页,点击【添加设备】按钮,选择需要采集数据的设备。

添加设备

2. 配置监听与采集目录:进入组织设备配置页,设置监听目录listen_dirs 与采集目录 collect_dirs

注意:在您配置采集目录时,请确保您需要被采集的数据直接存放在该目录下,暂不支持自动遍历目录下的子目录,如果是存放在子目录下,需要配置完整路径。

注意:如果我们是基于监听 topic 的方式作为基础规则,那么需要在此处配置 topics ,参考如下示例。 配置采集目录

mod:
name: 'default'
conf:
enabled: true
# 设备端的采集目录,作为项目中数据采集任务与规则采集的指定目录
collect_dirs:
- /home/bag/

# 设备端的监听目录,作为项目中规则的监听目录。刻行时空的端侧软件将监控此目录下的文件(文件类型支持 mcap, bag , log 等)里是否包含您设置的 topics ,若有则触发采集
listen_dirs:
- /home/bag/

# 设置文件监听的时效性:若文件的最后更新时间距离当前时间超过 2 小时,则不会被系统监听
skip_period_hours: 2
#监听的 topic 名称,例如您的机器人会持续发布一个叫 /error_status 的 topic 来表示出现了告警可能需要采集数据,您可以在规则中配置监听该 topic
topics:
- /error_status

3. 规则组

规则组是规则的集合,用于对规则进行分类管理。

添加规则组

在项目中,进入「数采&诊断规则」分页,点击【添加规则组】,添加成功后,可在该规则组内添加具体规则。

添加规则组

规则组的启用与关闭

新添加的规则组默认处于「关闭状态」,若要让项目设备使用其中的规则进行数据监听,需手动开启;

若暂时不需要使用,但后续还会用到,也可将其设为「关闭状态」。

规则组启用与关闭

4. 规则组管理

在更多操作中,可进行规则组的重命名和删除操作。

规则组管理

5.规则创建与配置

规则是规则组中的单个规则,用于定义触发数据采集与诊断的条件,以及触发后的操作。

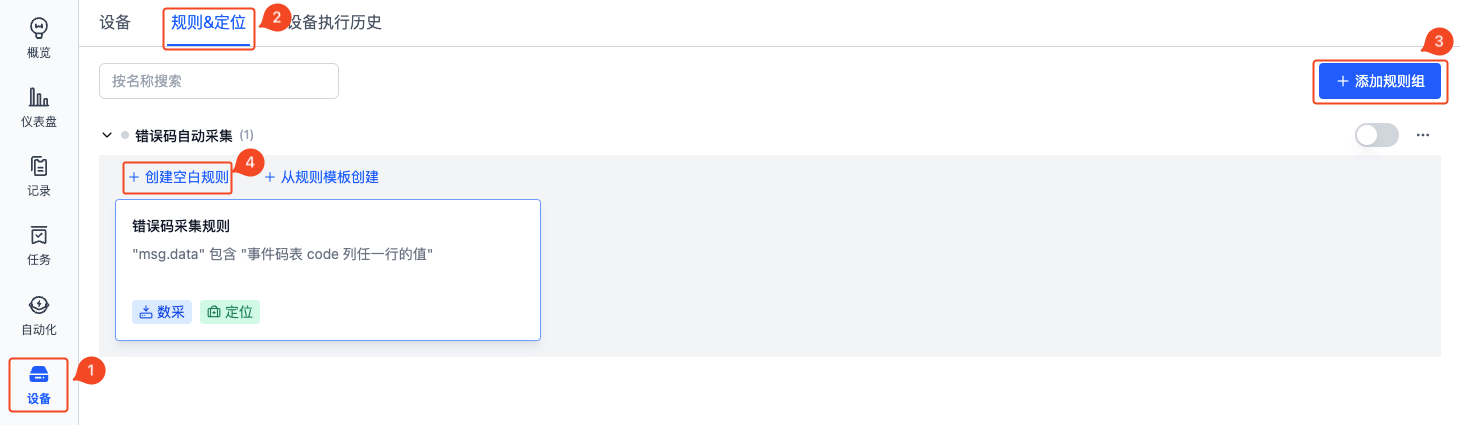

添加规则

在规则组中,可通过点击【创建空白规则】或【从规则模板创建】来添加新规则,下面主要介绍创建空白规则的步骤。

添加规则

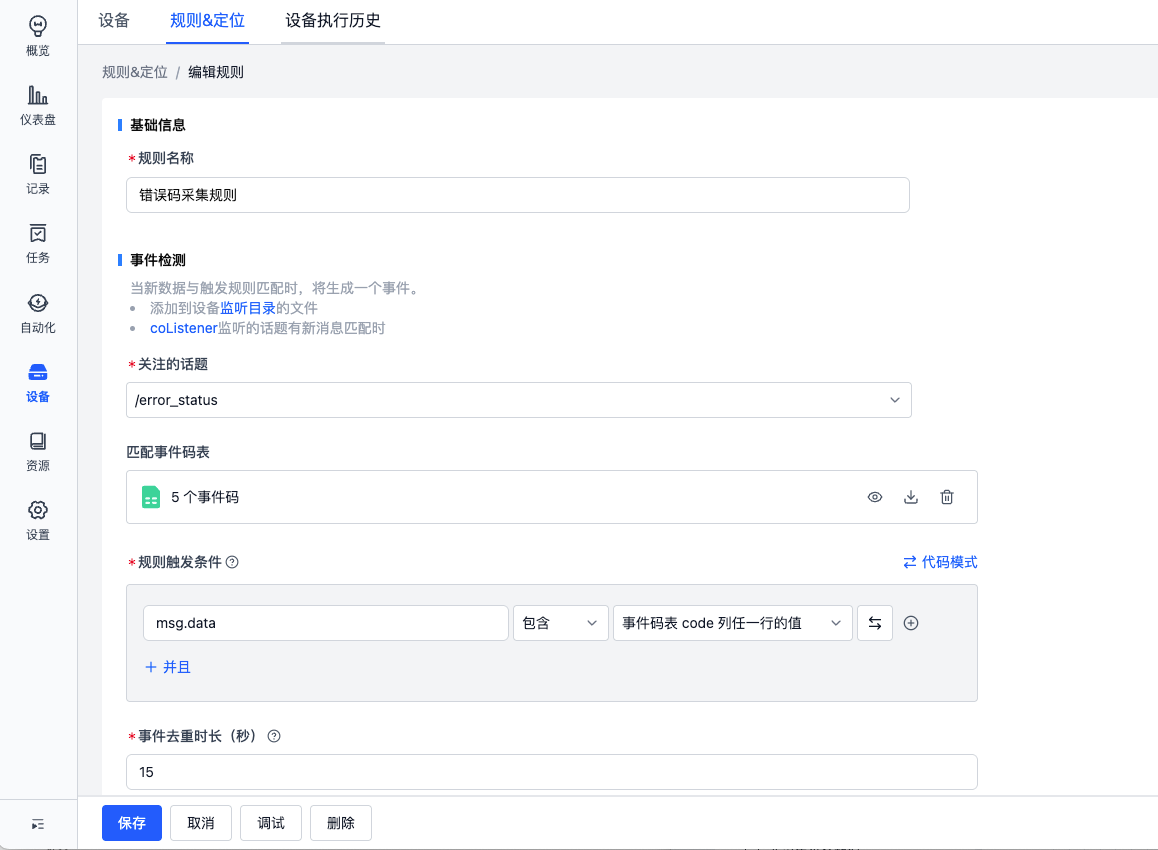

为规则命名,规则名称用于区分不同规则,方便后续管理和识别。

规则基础信息

设备事件监听

此模块是对项目设备进行监控,当预先设定的监听目录里的文件有匹配到您设定的监听话题时,将自动上报事件并记录到当前项目的仪表盘中。

设备事件监听

关注的话题
  • 设置关注的触发话题能缩小规则匹配范围,提高规则诊断的性能、速度和准确度。

  • 若想监听设备中日志类型的文件,请选择/error_status

  • 其他话题选项可在组织的设备配置中设置,详情可参考 4-设备配置文档。

匹配事件码表
  • 在事件码表中,可定义事件的 code 值、事件名称、等级、解决方案等信息。事件码表必须包含 code 列,作为事件的唯一标识符。

  • 上传事件码表(支持 JSON 或 CSV 文件)后,系统会自动解析,还支持预览、下载、删除操作。若要修改表内容,可先下载到本地电脑修改后再上传。

事件码表

事件匹配条件
  • 根据设备消息字段与某个值的匹配关系判断事件是否触发。

  • 点击【切换】按钮可在 code 表头和具体值输入框之间切换。

  • 在预定义输入框中,设定了事件码表中的 code 值作为匹配变量。

  • 在具体值输入框中,直接输入文字信息。

  • 若要检测 log 文件中是否有关键词 error 1,则需填写:msg.message 包含 error 1,并且「关注的话题」一栏需要选择 /error_status(这里参考我们第二步中配置的 topic 名称)。

  • 若要检测 bag 文件的 /error_status 话题(消息类型为 std_msgs/string)中的 msg.data 消息字段中有关键词 error 1,则需要填写:msg.data 包含 error 1。

  • 多行逻辑判断条件之间是并且关系,需同时满足才生效。

事件匹配条件

事件去重时长
  • 若新事件(同一事件)在上次合并事件后的设定时间内发生,则与原事件合并。每次新事件发生时,都重置时间,直到超出时间窗口都无新事件发生时,完成合并。

  • 支持范围设置在 1 秒 ~ 86400 秒(1 天)之间。

事件去重设置

当 log 文件中出现:1001、1002 或 1003 时(即事件码表中的 code 列任一行值),即可判断为事件匹配成功。

触发操作是指规则条件满足后触发后的操作,目前支持了采集数据、诊断数据两个模块。

采集数据
  • 规则条件在设备端触发后,会在本项目中自动创建一条采集任务,采集对应时间的设备数据,采集完成后在记录中生成一条记录,包含触发条件满足时的数据。

采集数据配置1

采集数据配置2

  • 可以设定上传文件的时间范围、记录名称、记录描述、记录标签、采集限制。

  • 上传文件指上传数采目录中符合时间范围的所有文件。

  • 记录名称、记录描述支持使用代码变量(使用 {scope.表头名称} 的格式)与正文穿插书写。

采集数据配置3

  • 在更多设置中,可利用文件通配符进行二次筛选。

  • 若有具体的附加文件,如地图文件,可在此处写明具体文件所在地址。

采集数据配置4

诊断数据
  • 对已经采集到平台中的记录执行数据诊断动作,符合触发条件的时间点将自动创建一刻,可在采集后的记录中查看相关一刻。

诊断数据配置

  • 支持设定一刻名称、一刻描述、一刻的属性值,以及是否为诊断出的一刻创建关联的通用任务进行流转。

  • 一刻名称、一刻描述、一刻的属性值支持使用代码变量(使用 {scope.表头名称} 的格式)与正文穿插书写。

诊断数据设置

6.确认规则:确认规则已启用,且目标设备已拉取到最新的规则配置。

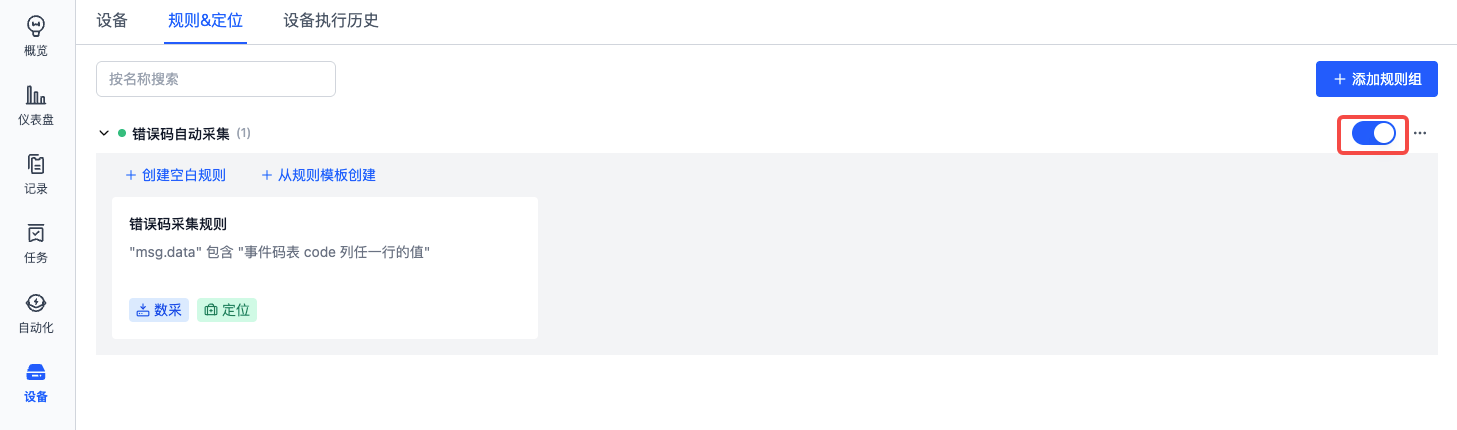

  • 启用规则组:点击规则组右侧的启用按钮

启用规则组

  • 在设备端执行以下命令,查看是否拉取到最新的规则配置,即出现关键词 Updated ruleslisten_dirscollect_dirs
      # 查看数采客户端日志
tail -f ~/.local/state/cos/logs/cos.log

查看日志

7.查看采集结果:在「项目-记录」页面,查看设备自动创建的记录。点击记录名称进入详情,查看文件与一刻信息。通过播放记录,在可视化页面查看采集的数据。

查看采集结果

内容示例
文件rule_9
一刻rule_10
